MiXage 2000

  • ​Matière : PTEG
  • Envergure : 580 mm
  • Longueur : 670 mm

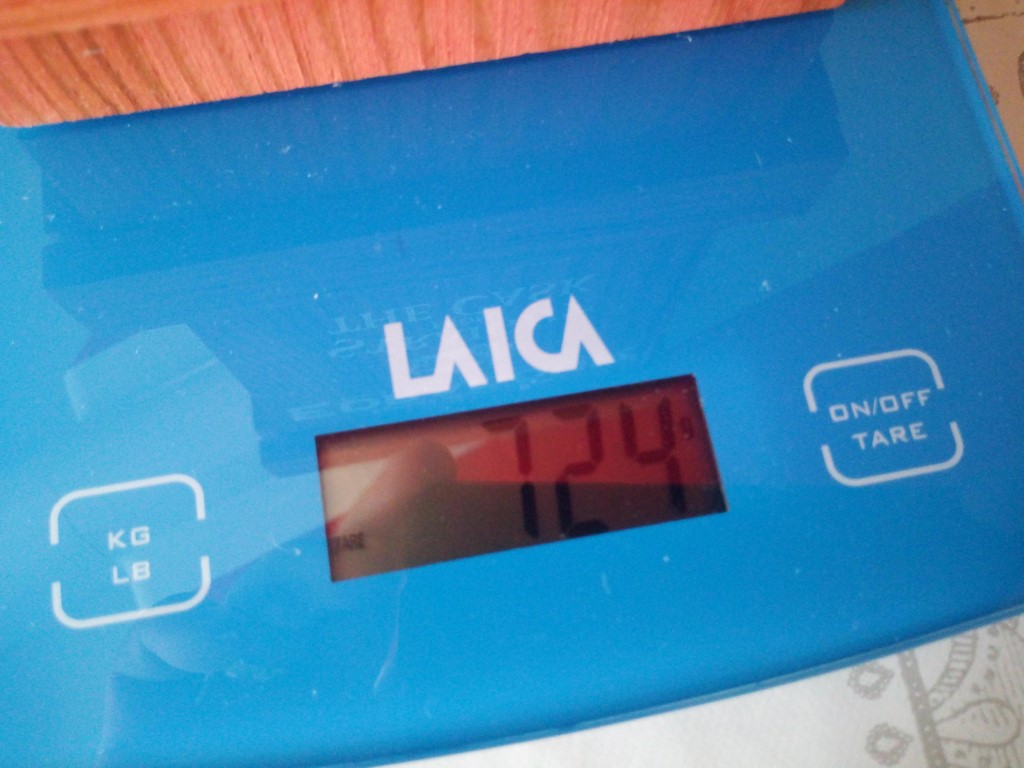

  • Poids :
  • Poids en ordre de vol
Equipements :
  • Moteur :
  • Controleur :
  • Servos : HXT900
  • Hélice :
  • Lipo :
Bon a savoir ​

​ La conception :

  • Avant tout il s'agit ici encore d'un protype, un projet d'étude afin de comprendre l'impression en PTEG, trouver un bon compromis entre poids, résitance et souplesse.
  • L'aile est issue du projet Mirage 2000, qui au final est bien trop lourd pour voler agréablement.
  • Un fusekage plus fin et une hélice permettent d'arriver à un poids raisonnable en ordre de vol.

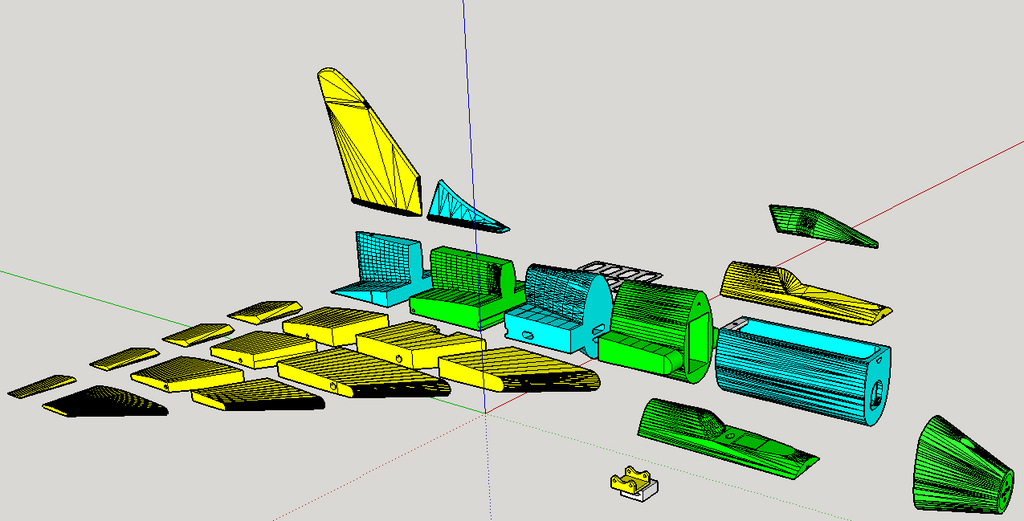

Vue d'ensemble​

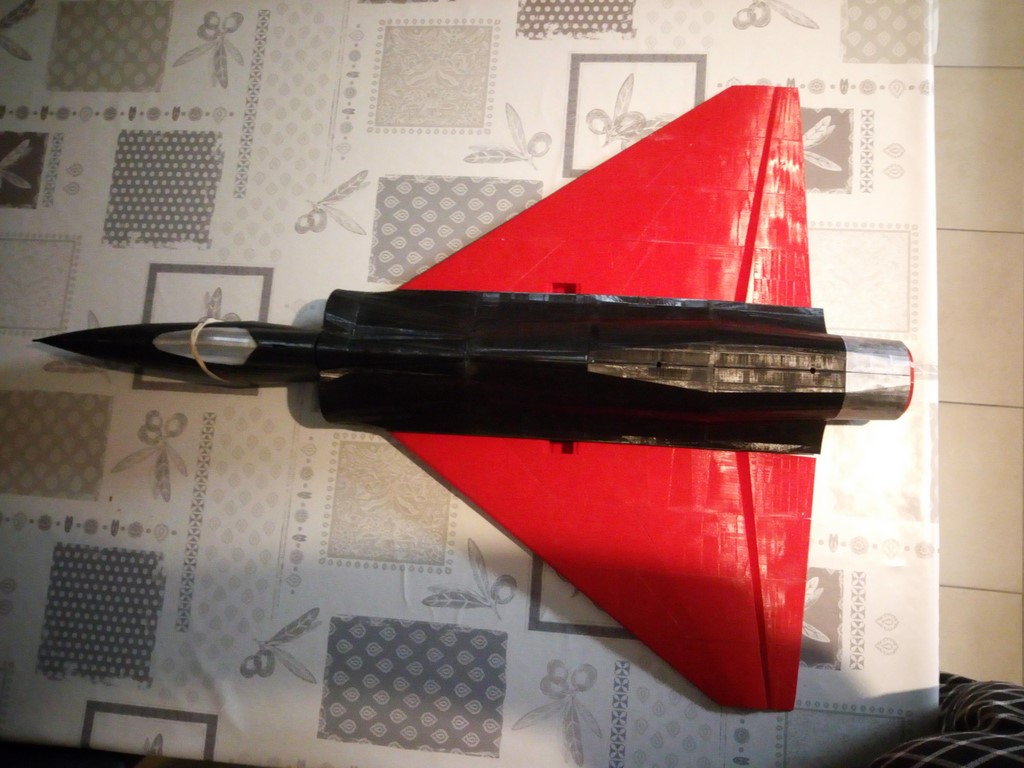

1er test bien trop lourd

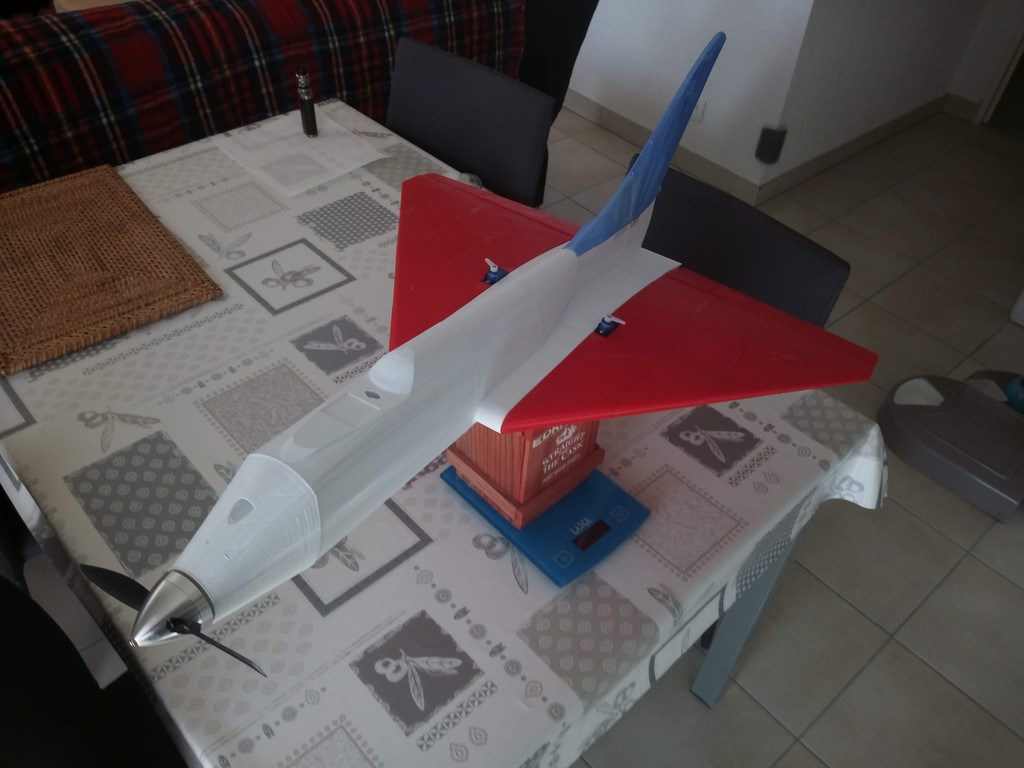

2ème test

​ l'Impression

  • Nombre de lignes de paroi : 1
  • Couches spérieures 3
  • Couches inférieures 3
  • Densité du remplissage 3%...
  • Le nombre de pièces est utile pour la rigidité, mais augmente le poids
  • Concernant l'aile, il s'agit de pouvoir faire des tests
  • Le nez sera imprimé avec un remplissage à 10% et la cloison moteur 6 couches pour plus de rigidité

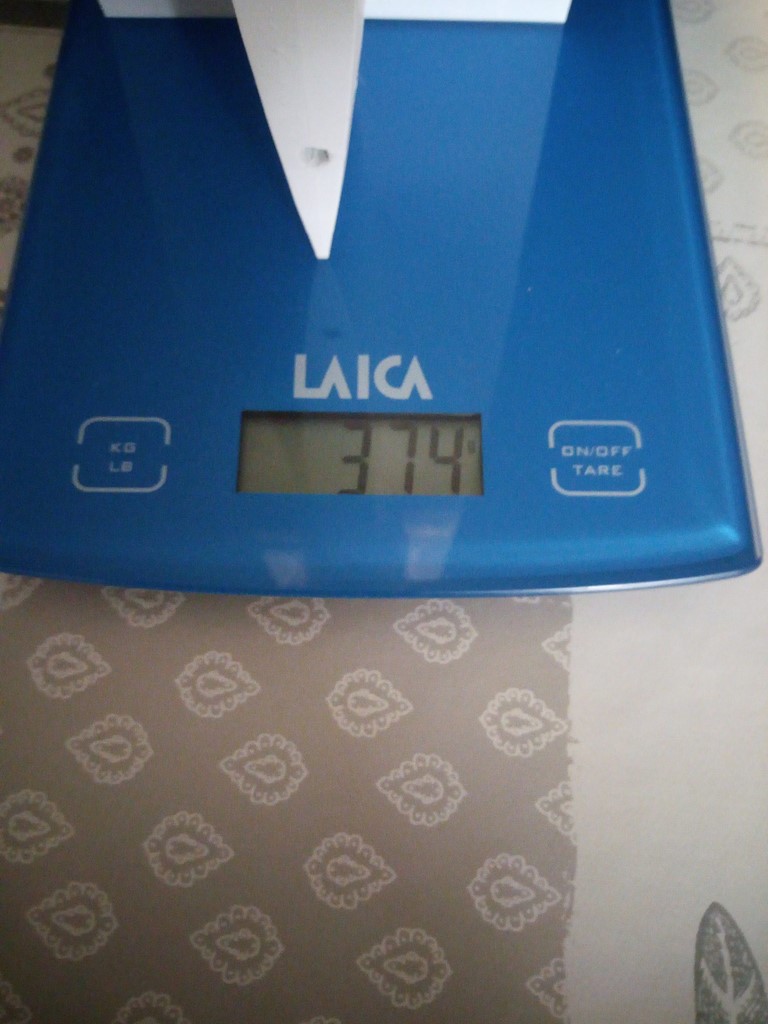

Poids du fuselage

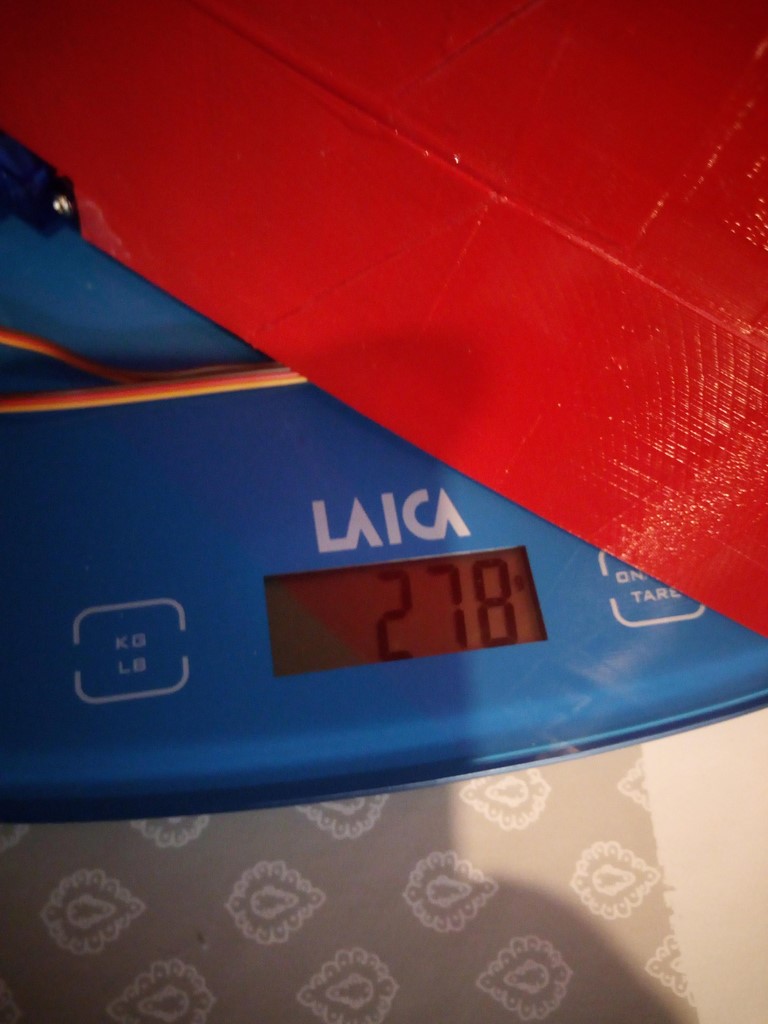

Poids des ailes

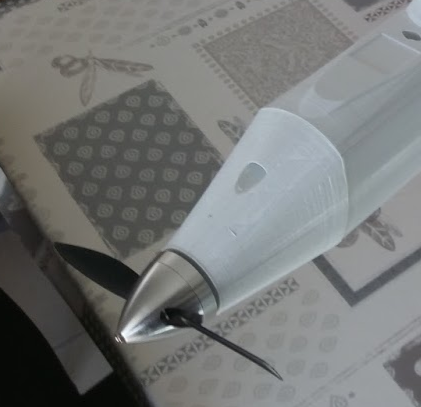

Détail du nez

 Le montage

  • Colle cyano.
  • Accélérateur de colle.
  • Et beaucoup de précision car il n'y aura aucun guide pour le collage.
  • Les Trous sont bouchés avec de la résine "UV"
  • Un jonc carbone de 8mm pour le refort de l'aile
  • Quelques chute de tige de carbone pour reforcer l'aile et la dérive

​ La radio

  • .....

​Le Vol

  • .....

2 servos

Dessiné avec
​

Dans CURA


Nombre de lignes de paroi : 1
Couches spérieures 3
Couches inférieures 3
Densité du remplissage 3%
Les STLs

STL détails

STL détails

STL détails

Centrage

Obtenu grâce à PredimRC

Matériaux

​EN VERT : La pièce à déjà été imprimée dans cette matière.
EN ORANGE : L'impression est possible mais je ne l'ai pas testé.
EN ROUGE : L'impression n'est pas possible dans cette matière mais ce n'est que mon avis...
