Piper CUB....

Piper CUB....

  • ​Matière : PTEG
  • Envergure 1200mm
  • Longueur
  • Poids
  • Poids en ordre de vol
Equipements :
  • Moteur : DYS D3530 1700KV Brushless
  • Controleur : 30 amp
  • Servos ailerons : 9g standard
  • Servo dérive : 9g standard
  • Servo Profondeur : 9g standard
  • Hélice :
Bon a savoir ​

​ La conception :

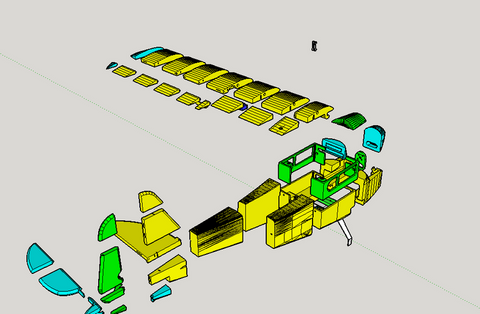

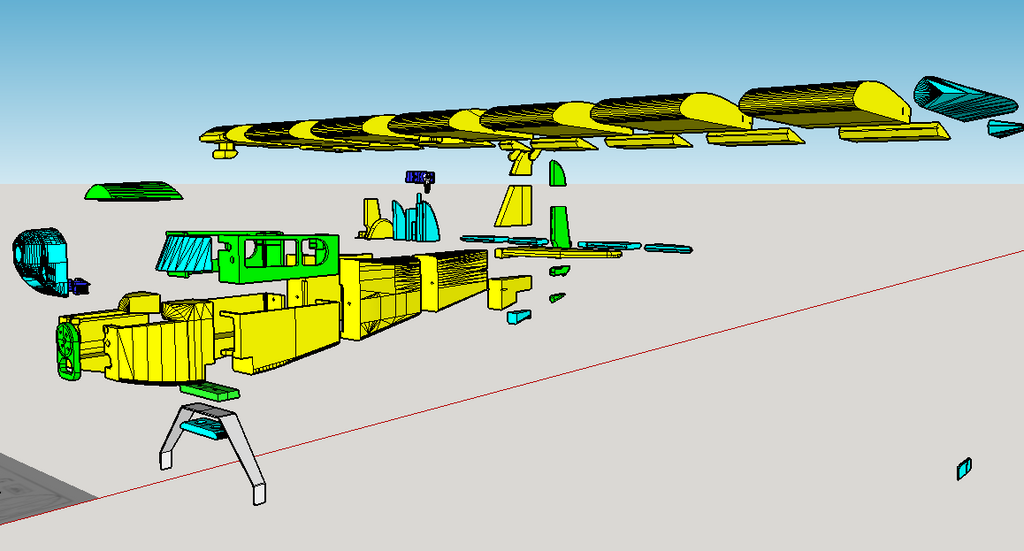

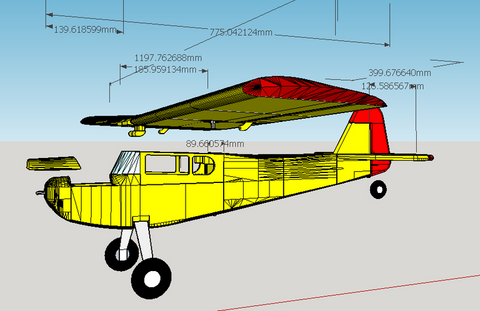

  • Un projet un peu plus abouti dessin depuis un plan de construction traditionnelle.
  • Un retour vers un 'avion de début histoire d'avoir un projet viable, avec un poids raisonnable et un vol agréable.
  • Léger dièdre aussi pour faciliter le vol.
  • La souplesse du PTEG oblige a revoir le projet avec des pièces plus petite ce qui augment légérement le poids et double le nombre de pièces a imprimer.
  • Plus de rigidité mais aussi plus de simplicité pour l'impression et moins de perte en cas d'échec.

​ l'Impression

  • L'ensemble des pièces :
PTEG premium de chez HobbyKing
Vitesse 58 mm/s
Température de la buse 250°
Plateau 75°

  • Le plus souvent :
Nombre de lignes de paroi : 1
Couches spérieures 2
Couches inférieures 2
Densité du remplissage 3%

Aussi possible en PLA avec le même nombre de parois/couches pour la rigidité et le poids. La température sera différente.
La vitesse est réglée en fonction de l'extrusion pour la meilleure qualité possible.

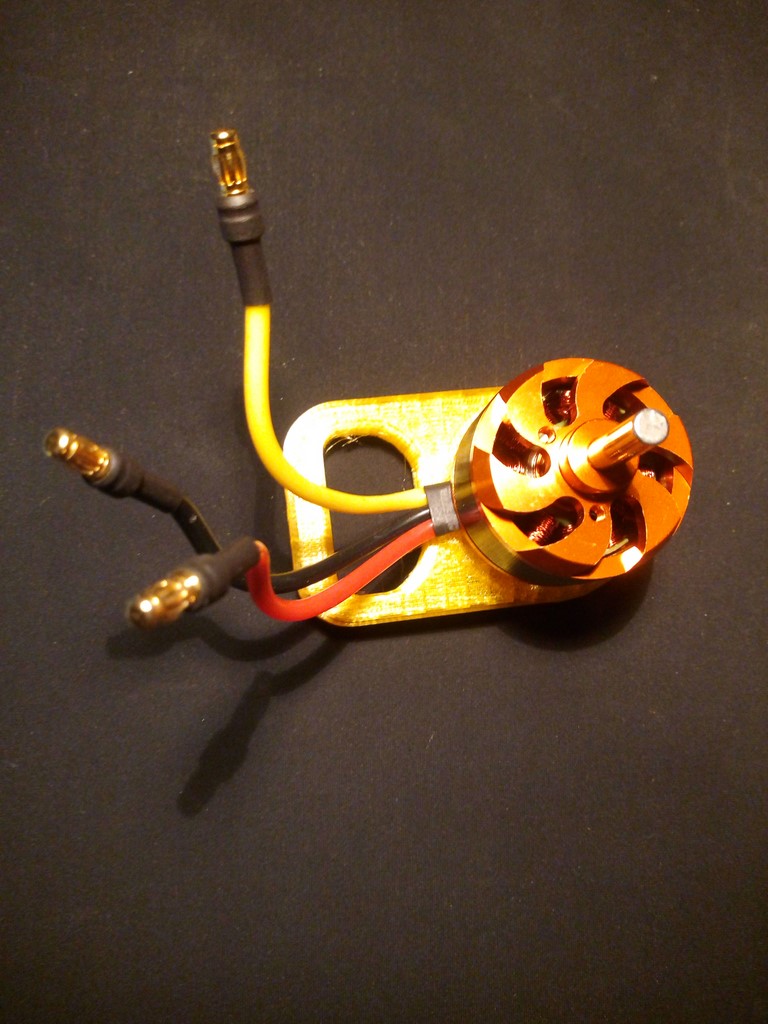

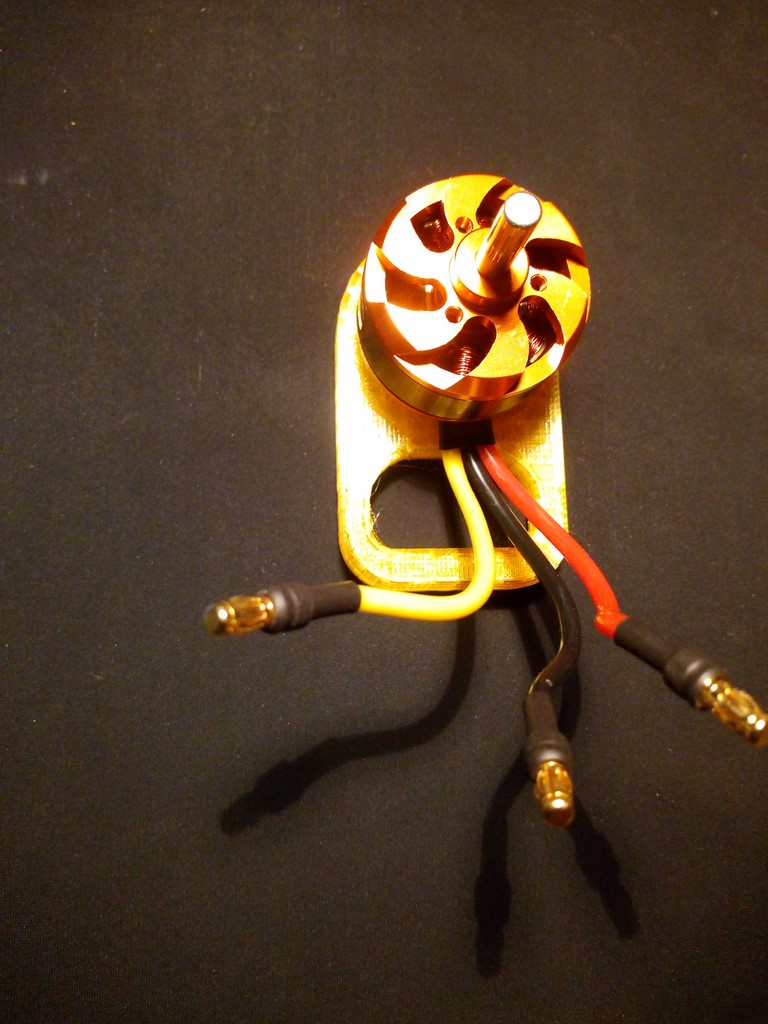

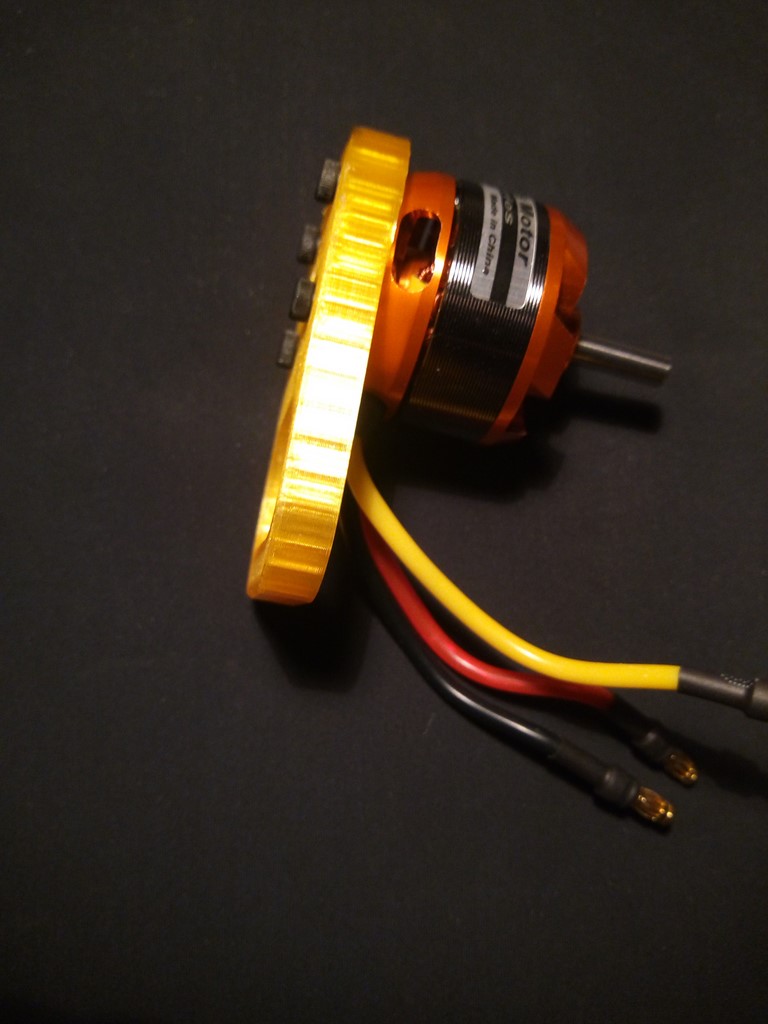

​Le Support moteur :
  • Nombre de lignes de paroi : 3
  • Couches spérieures 3
  • Couches inférieures 3
  • Densité du remplissage 7%

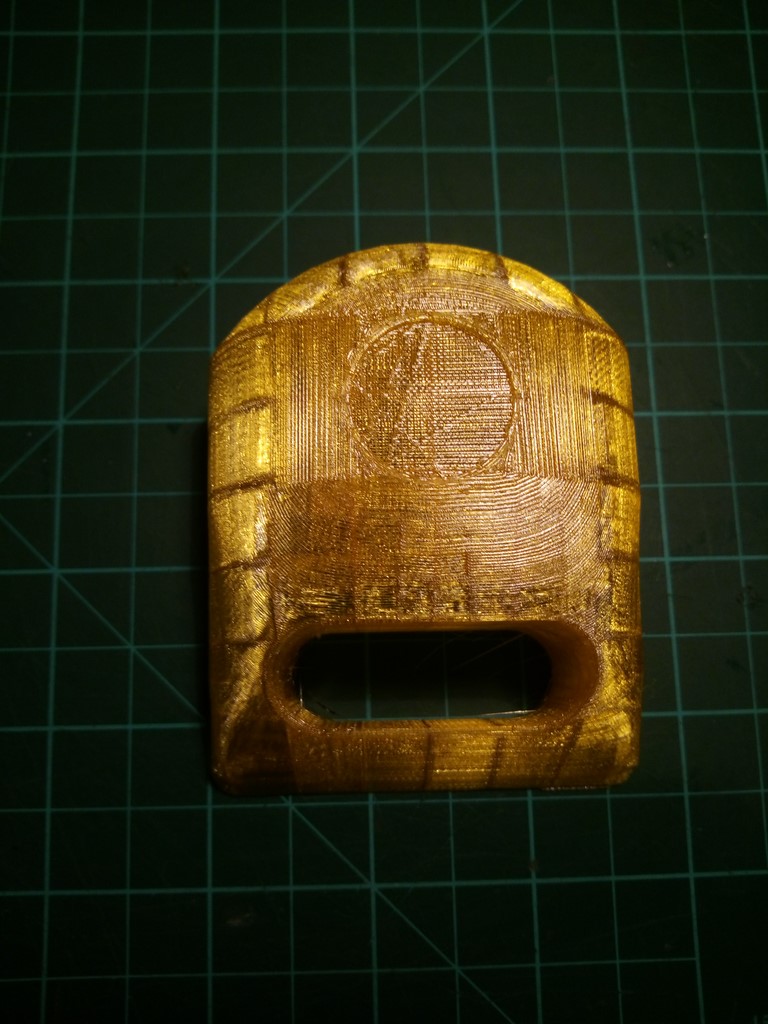

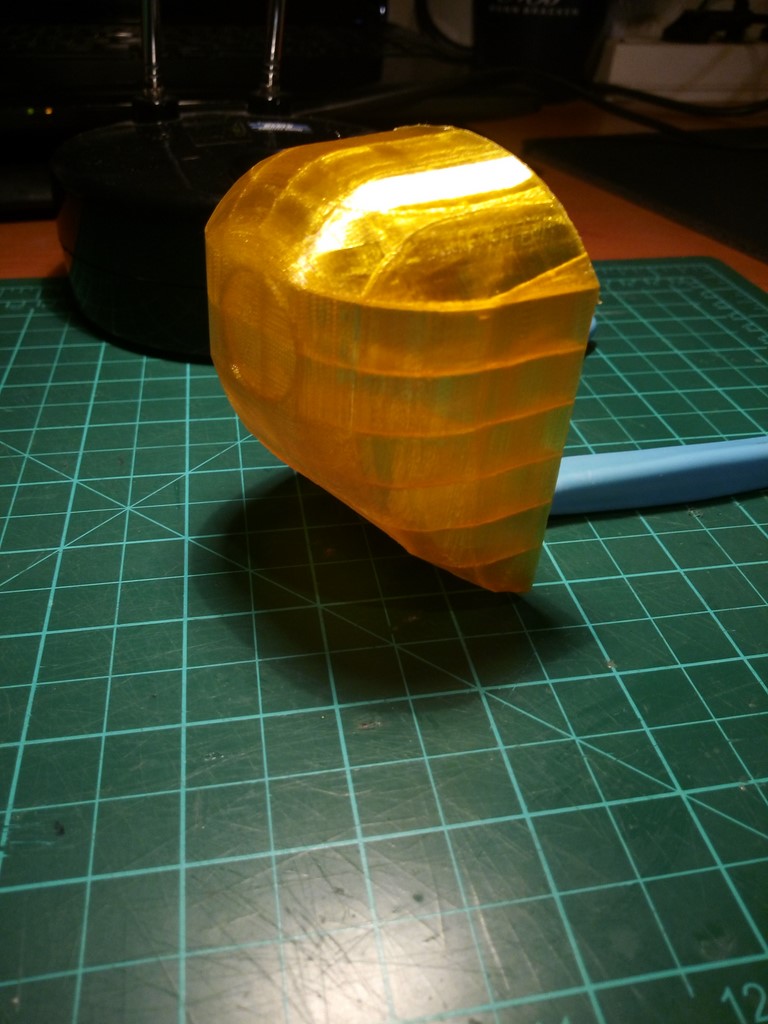

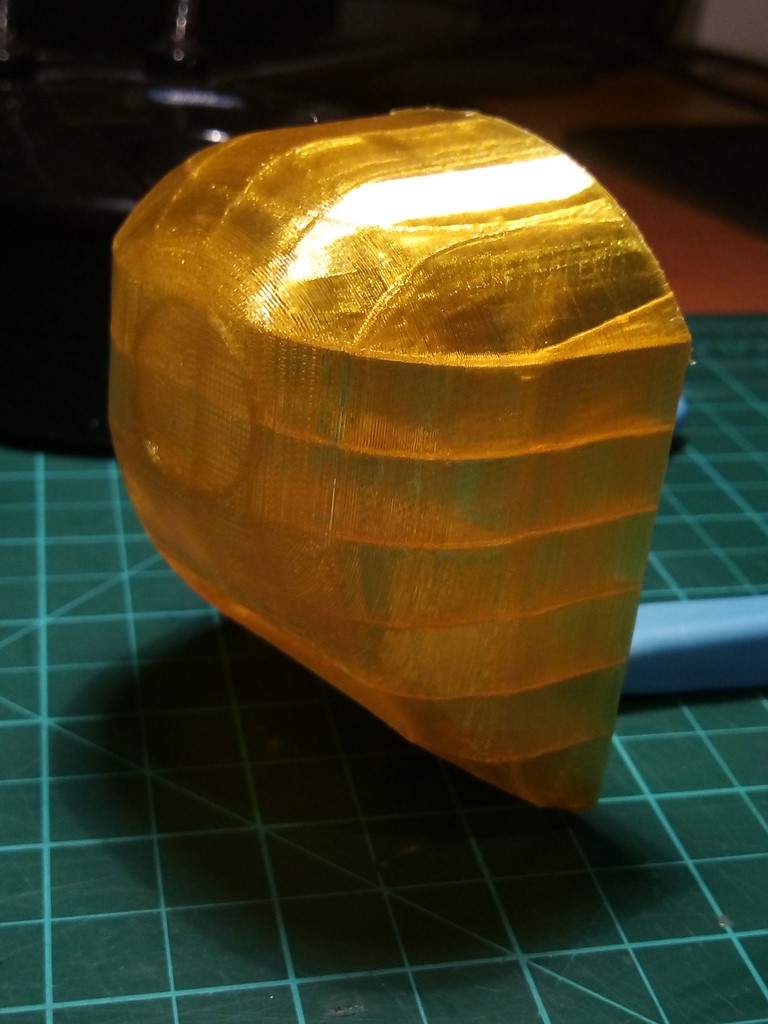

Le Capot :
  • Imprimé à 102%
  • Nombre de lignes de paroi : 2
  • Couches spérieures 3
  • Couches inférieures 0
  • Densité du remplissage 7%
    Erreur ! car il faut enlever le remplissage !!!

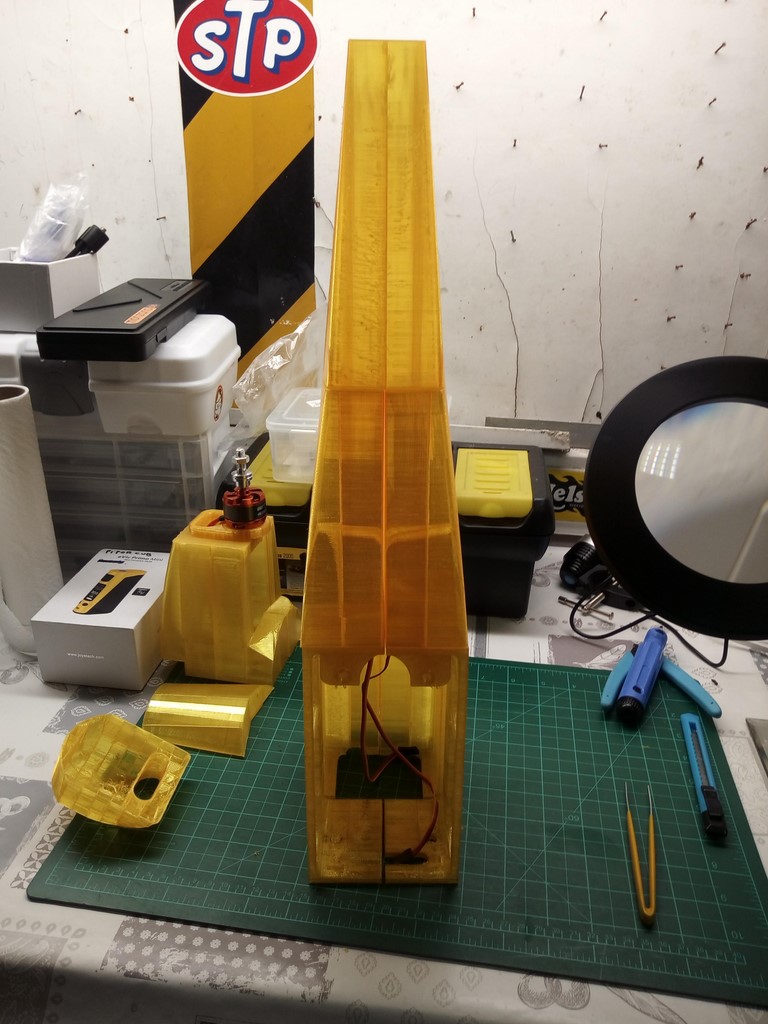

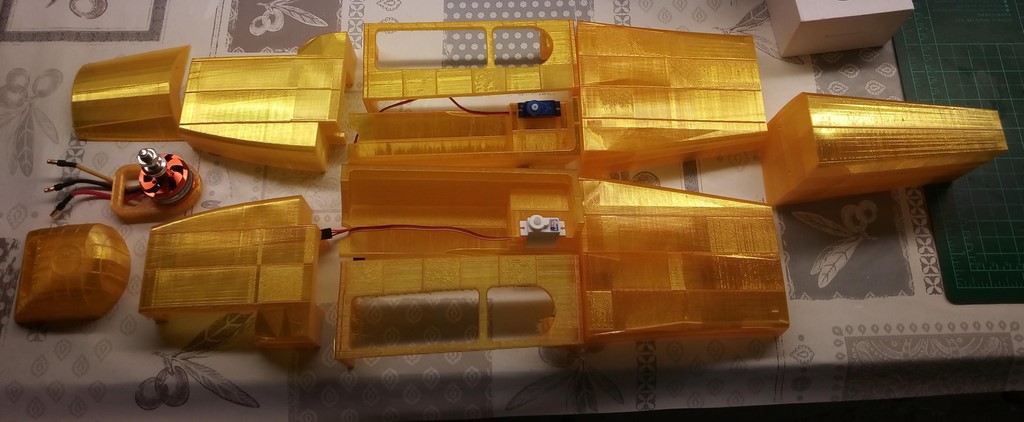

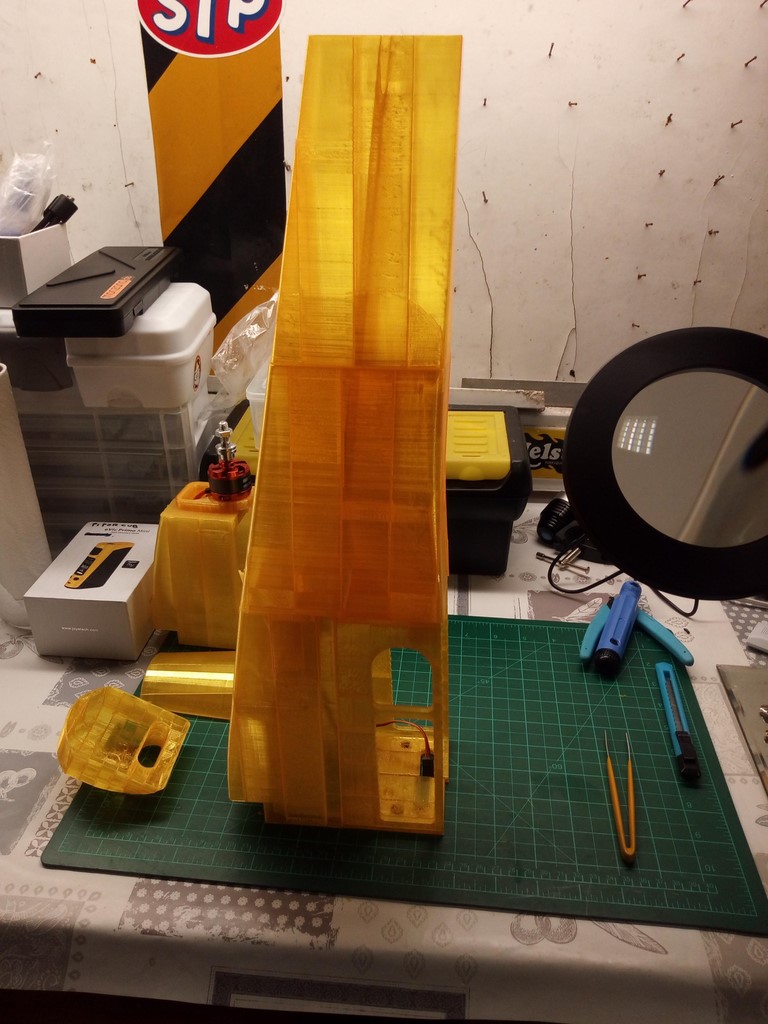

Le Fuselage :

450g au total
  • Imprimé à 100%
  • Nombre de lignes de paroi : 1
  • Couches spérieures 2
  • Couches inférieures 2
  • Densité du remplissage 3%

 Le montage

  • Colle cyano.
  • Accélérateur de colle.
  • Et beaucoup de précision car il n'y aura aucun guide pour le collage.
  • Les Trous sont bouchés avec de la résine "UV"

​ La radio

  • .....

​Le Vol

  • .....

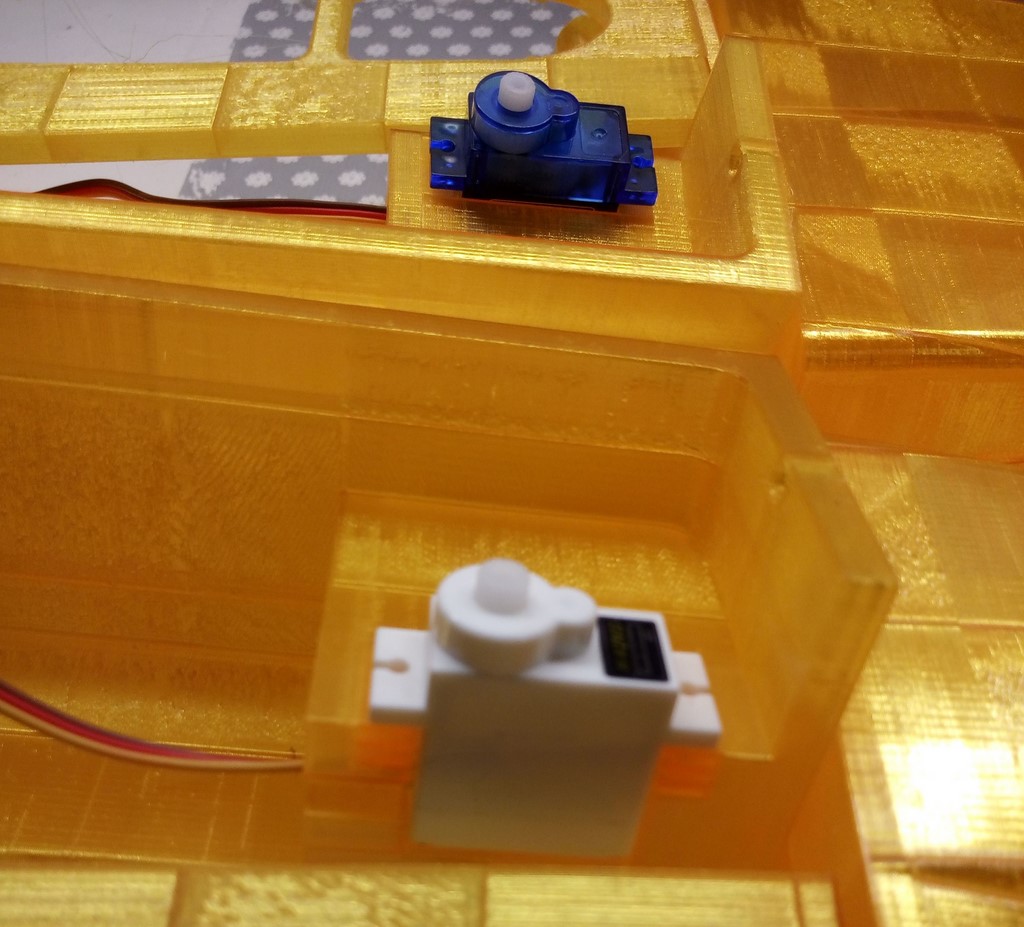

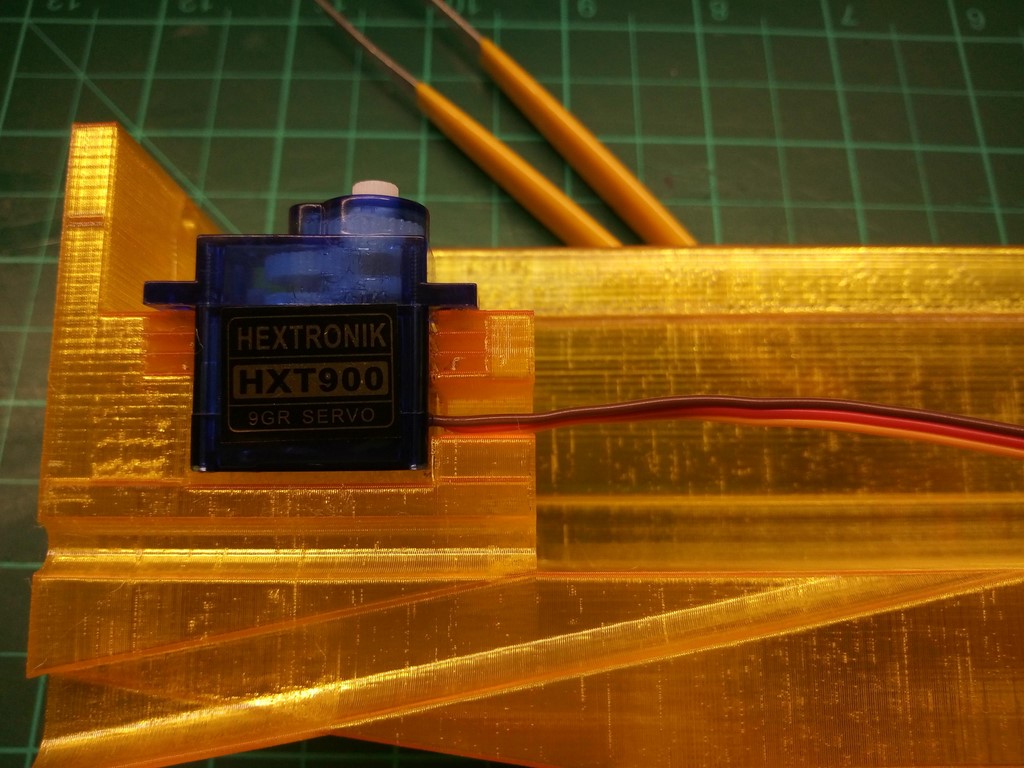

2 servos

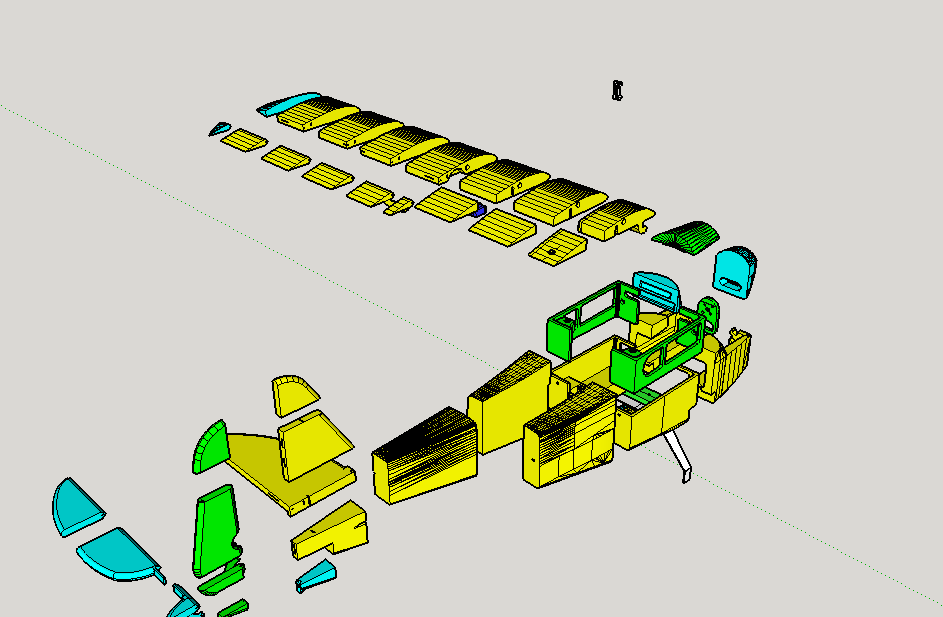

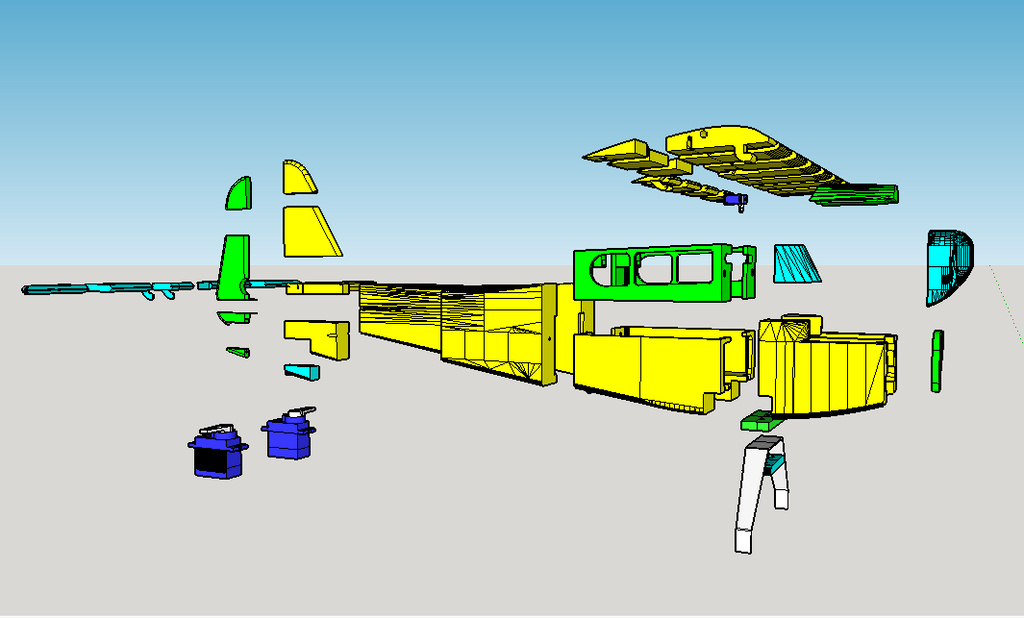

Dessiné avec
​

STL FUSELAGE

STL FUSELAGE

TRAIN

Acheté sur Banggood

Dans CURA


Nombre de lignes de paroi : 1
Couches spérieures 3
Couches inférieures 3
Densité du remplissage 3%
Quelques pièces seront imprimées avec d'autre réglage (voir photos)
Les STLs A suivre

STL détails

STL détails

Centrage

A FAIRE !
​Obtenu grâce à PredimRC

Matériaux

​EN VERT : La pièce à déjà été imprimée dans cette matière.
EN ORANGE : L'impression est possible mais je ne l'ai pas testé.
EN ROUGE : L'impression n'est pas possible dans cette matière mais ce n'est que mon avis...
